TRAVAUX DIRIGES : « ATOMES ET MOLECULES » - Cours de Thierry Briere

Tous les cours, sujets d’examens et  les corrigés des TD seront accessibles sur le site : www.chimie-briere.com





Série 5 : Molécules - Modèle de Lewis - Mésomérie - Géométrie moléculaire



L’atome dont le symbole est souligné est l’atome central

Les rayons de covalence des atomes  seront évalués par la formule

R (A°) = 0,215 (n*2/Z*) + 0,148 n* + 0,225

(avec n*=n pour n=1 ou n=2 ; n*=3.6 pour n=4 et n*=4 pour n=5

Pour H on prendra RH = 0,346 A°

Les longueurs de liaisons (en A°) seront évaluées par la formule dA-B = 1,11 dCalc - 0,203

(dCalc = somme des rayons de covalence en A°)

ou plus simplement, sans passer par l’intermédiaire des rayons de covalence

L (A°) = 0,239 (n*2/Z*) + 0,164  n* + 0,297

Liaison double = 86 % de la simple  - Liaison triple = 78% de la simple



Exercice 1 :



Pour les molécules ou ions suivants :

a) Proposer une structure de Lewis.

b) Par application de la Méthode V.S.E.P.R déterminer la géométrie.

BF3 ; COF2 ; SO32- ; POCl3 ; ClO3- ; PF5 ; SF4 , SF5- ; ClF3 ; ICl4- BrF5 , I3-

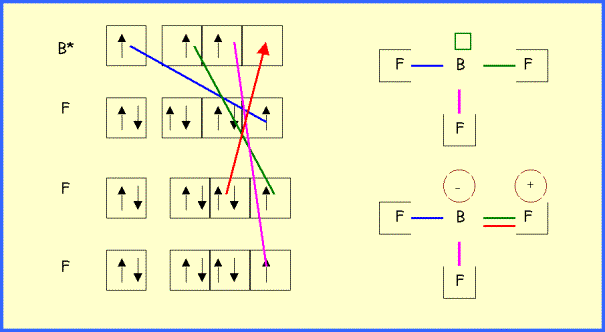

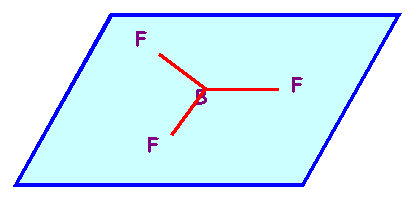

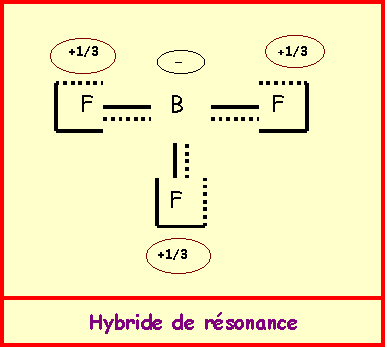

BF3

Atome latéral :

1 liaison et trois doublets libres


B fait 3 liaisons, il utilise donc ses trois électrons et ne possède donc pas de doublets libres.

F

F

B


Calcul des charges formelles :

q = n – L – 2 e

qB = 3 – 3 – 0 = 0

qF = 7 – 1 – 6 = 0

F

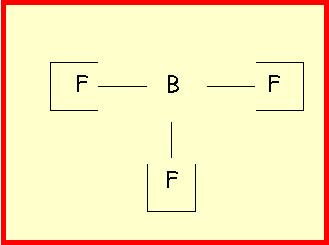

Schéma de Lewis hypothétique


Ce schéma ne présentant aucun défauts apparents, on peu le garder tel quel.

Il correspond à une forme de poids statistique important.


Atome central : 3 électrons

(pas de charges pour BF3)

“Méthode rapide” :



B : Z = 5 : 1s2 2s2 2p1




















F : Z = 9 : 1s2 2s2 2p5

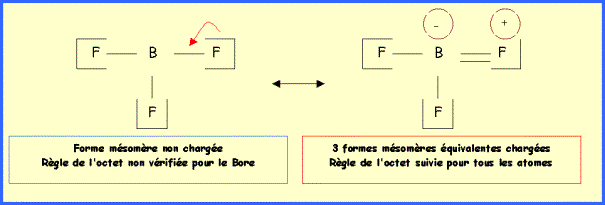

Remarque :

Nous avons affaire ici a deux atomes de la deuxième période, la règle de l’Octet peut donc jouer un rôle important. Cette forme n’obéit pas a cette règle pour l’atome de Bore (3 doublets), on peut donc essayer de l’améliorer. Il suffit de déplacer un doublet libre du Fluor pour faire une liaison supplémentaire, le Bore sera alors entouré par 4 doublets et obéira donc à la règle de l’Octet.

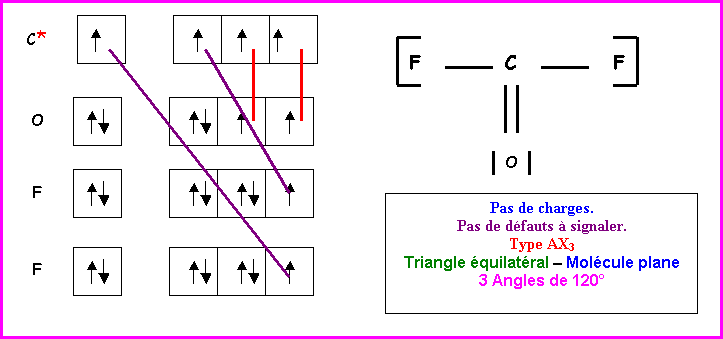

COF2



Méthode des cases quantiques :





C : Z = 6 : 1s2 2s2 2p2

O : Z = 8 : 1s2 2s2 2p4

F : Z = 9 : 1s2 2s2 2p5














































 SO32-





“Méthode rapide” :





S : Z = 16 : (Ne) 3s2 3p4





Atome central : 8 électrons

(deux charges pour SO32-)














                         O : Z = 8 : 1s2 2s2 2p4



Atome latéral :

2 liaisons et deux doublets libres


S fait 6 liaisons, il utilise donc six électrons sur huit et il possède donc un doublet libre.


Calcul des charges formelles :

q = n – L – 2 e

qS = 6 – 6 – 2 = -2

qO = 6 – 2 – 4 = 0


Schéma de Lewis hypothétique

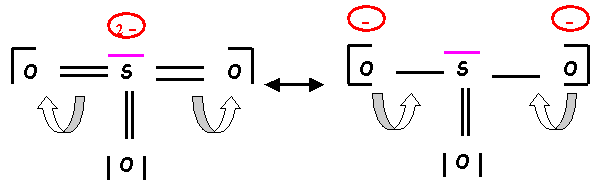

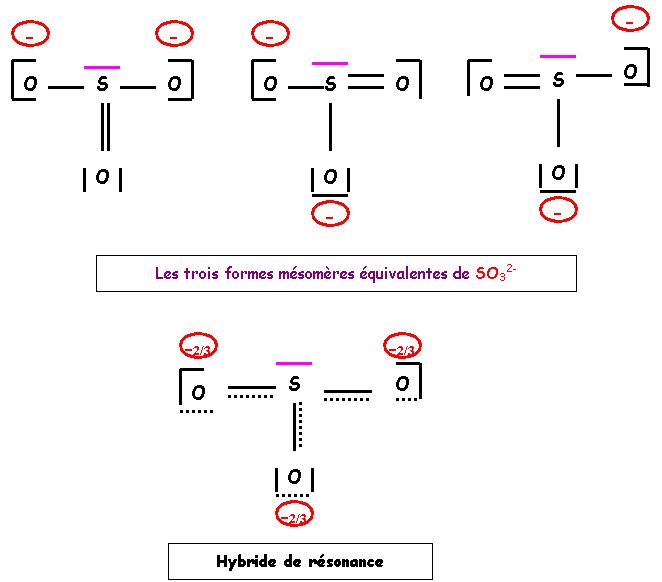

Amélioration du schéma de Lewis obtenu  :

Le schéma obtenu présente le défaut d’avoir des charges trop localisées, de plus O étant plus électronégatif que S devrait porter les charges négatives. Il convient donc de rectifier ce premier schéma pour obtenir une forme mésomère de plus haut poids statistique.




























La forme obtenue existe en fait sous trois formes équivalentes.














































































Géométrie moléculaire :

Type AX3E

Tétraèdre avec un sommet inoccupé : angles OSO légèrement inférieurs à 109°

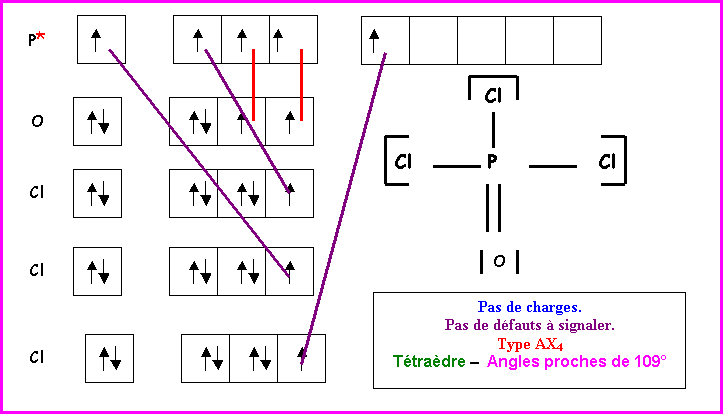

POCl3





Méthode des cases quantiques :





P : Z = 15 : (Ne) 3s2 3p3

O : Z = 8 : (He) 2s2 2p4

Cl : Z = 17 : (Ne) 3s2 3p5


























































ClO3-



“Méthode rapide” :





Cl : Z = 17 : (Ne) 3s2 3p5


Atome central : 8 électrons

(1 charges pour ClO3-)


















          O : Z = 8 : 1s2 2s2 2p4

Atome latéral :

2 liaisons et deux doublets libres


Cl fait 6 liaisons, il utilise donc six électrons sur huit et il possède donc un doublet libre.


Calcul des charges formelles :

q = n – L – 2 e

qCl = 7 – 6 – 2 = -1

qO = 6 – 2 – 4 = 0


Schéma de Lewis hypothétique












































Amélioration du schéma de Lewis obtenu  :



Le schéma obtenu présente le défaut d’avoir des charges trop localisées, de plus O plus électronégatif que Cl, devrait porter les charges négatives. Il convient donc de rectifier ce premier schéma pour obtenir une forme mésomère de plus haut poids statistique.

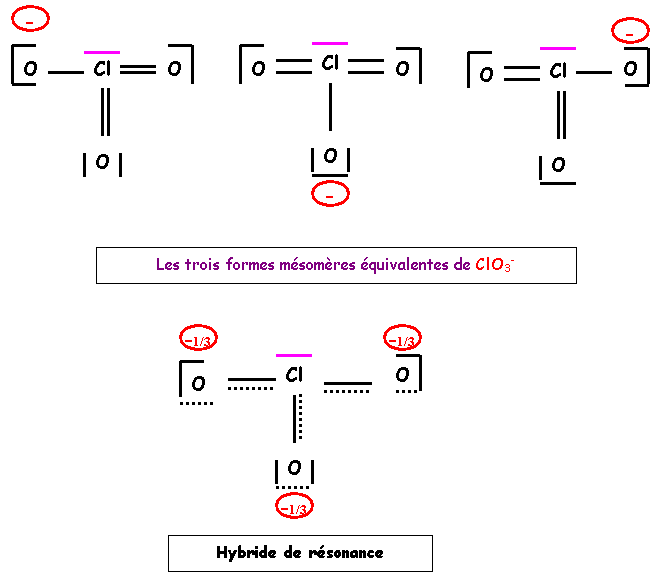

La forme obtenue existe en fait sous trois formes équivalentes.














































































Géométrie moléculaire :

Type AX3E

Tétraèdre avec un sommet inoccupé : angles OClO légèrement inférieurs à 109°

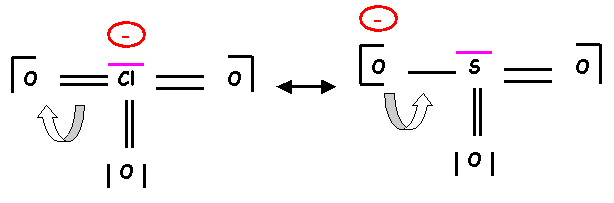

Remarque : Si on compare les résultats obtenus avec ceux de SO32-, on constate que ceux ci sont pratiquement identiques, même structure de Lewis, même type de mésomérie et même géométrie. Cela n’est bien sur pas du au hasard, si on compare le nombre d’électrons mis en jeu par les couches de valence des atomes concernés on constate qu’ils sont identiques, on dit que ClO3- et SO32- sont iso-électroniques.

ClO3- : Cl (7 e-) + 3 O (6 e-) + 1 charge (1 e-) = 26 e-

SO32- : S (6 e-) + 3 O (6 e-) + 2 charges (2 e-) = 26 e-

Les atomes présentant un même nombre d’électrons sur leur couche de valence présentent des propriétés similaires, la même chose est observée pour les molécules iso-électroniques.

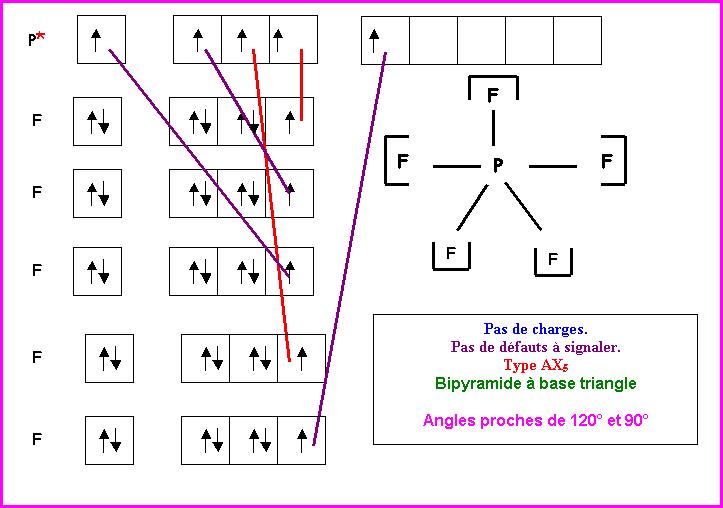

PF5



Méthode des cases quantiques :





P : Z = 15 : (Ne) 3s2 3p3

F : Z = 9 : (He) 3s2 3p5

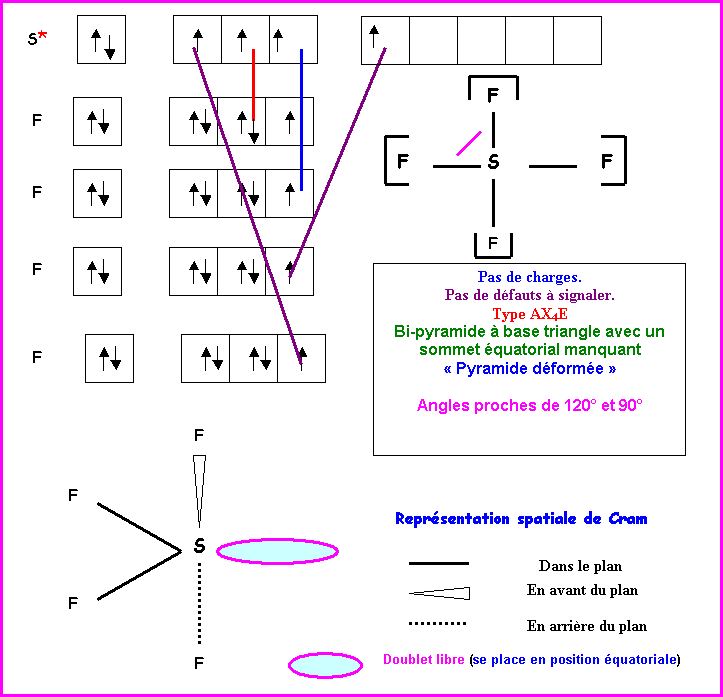

SF4



Méthode des cases quantiques :





S : Z = 16 : (Ne) 3s2 3p4

F : Z = 9 : (He) 2s2 2p5

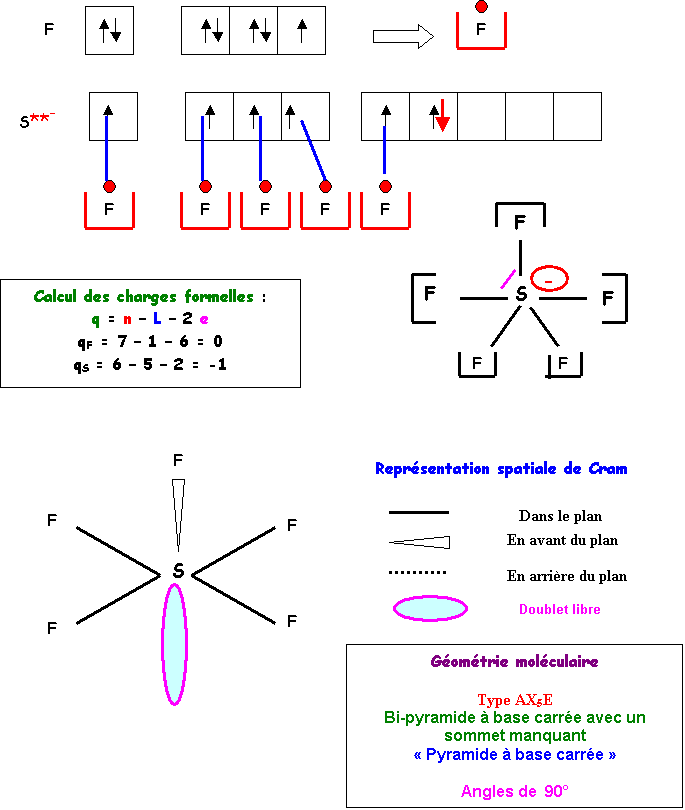

SF5-






























































































ClF3



“Méthode rapide” :



Cl : Z = 17 : (Ne) 2s2 2p5


Atome central : 7 électrons

(pas de charges pour ClF3)


Atome latéral :

1 liaisons et 3 doublets libres


Cl fait 3 liaisons, il utilise donc 3 électrons sur 7 et il possède donc 2 doublets libres.


Calcul des charges formelles :

q = n – L – 2 e

qCl = 7 – 3 – 4 = 0

qO = 6 – 2 – 4 = 0


Représentation spatiale de Cram








Géométrie moléculaire



Type AX3E2

Bi-pyramide à base triangle avec deux sommets manquants

« en forme de T »



Angles de  90°






















                 F : Z = 9 : 1s2 2s2 2p5

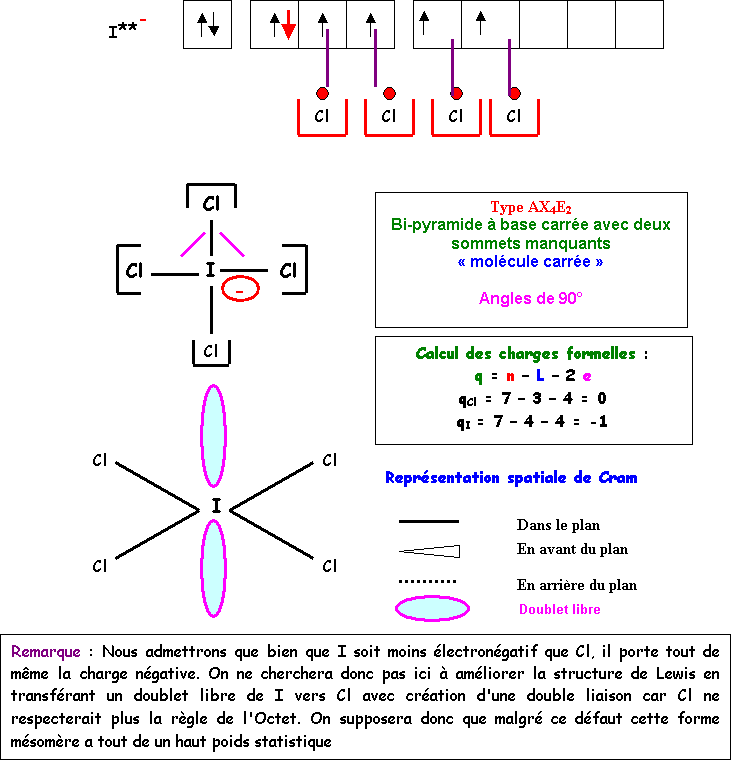

ICl4-





Méthode des cases quantiques :





I : s2 p5   Cl : s2 p5

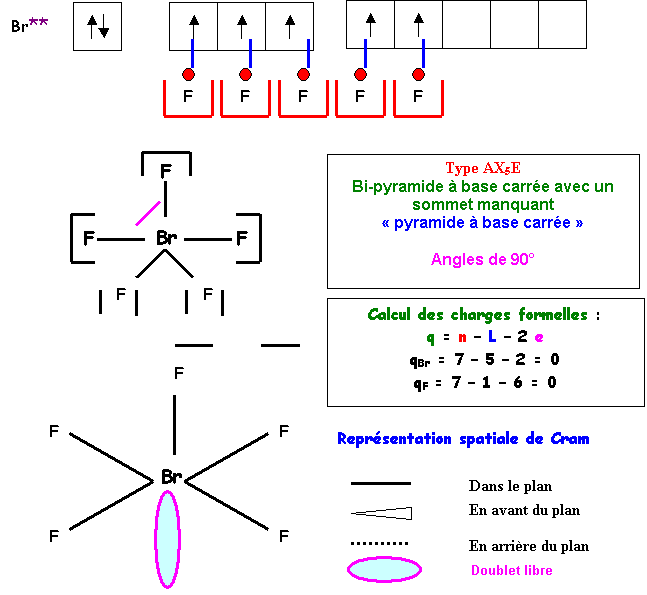

BrF5














































































I3-



“Méthode rapide” :



Zone de Texte: I : s2 p5







I central : 8 électrons

(une charge pour I3-)



















I latéral :

1 liaisons et 3 doublets libres


I central fait 2 liaisons, il utilise donc 2 électrons sur 8 et il possède donc 3 doublets libres.


Géométrie moléculaire



Type AX2E3

Bi-pyramide à base triangle avec trois sommets équatoriaux manquants

« molécule linéaire »



Angle de  180°




Calcul des charges formelles :

q = n – L – 2 e

qI central = 7 – 2 – 6 = -1

qI latéral = 7 – 1 – 6 = 0


Représentation spatiale de Cram






















































































Exercice 2 : Oxygène et Azote



A) Molécule N2O :

Molécule N2O : Azote central

Energie d'ionisation : 12,9 eV

Liaison

N - N

N - O

Longueur (A°)

1,128

1,184

Energie de dissociation (eV)

4,9

1,7



 Ion moléculaire N2O+ : Azote central

Liaison

N - N

N - O

Longueur (A°)

1,155

1,185



1)     En utilisant la formule empirique, évaluer les longueurs des liaisons N-O (simple, double et triple) et N-N (simple, double et triple).



N : 1 s2 2s2 2p3

Z* = 7 - ( 4 * 0,35 ) - ( 2 * 0,85 ) = 3,9 et n* = 2

n*2 / Z* = 4 / 3,9 = 1,026



O : 1 s2 2s2 2p4

Z* = 8 - ( 5 * 0,35 ) - ( 2 * 0,85 ) = 4,55 et n* = 2

n*2 / Z* = 4 / 4,55 = 0,879



Simple liaison: L (A°) = 0,239 S ( n*2/Z*) + 0,164 S n* + 0,297

Double liaison : 86 % de la simple - Triple liaison : 78% de la simple

Incertitude sur la longueur de liaison : ± 0,03 A°

Liaison  N - N :

L (A°) = 0,239 * ( 2 * 1,026 ) + 0,164 * ( 2 + 2 ) + 0,297 = 1,44 ± 0,03 A°

Double liaison N-N : L = 0,86 * 1,443 = 1,24 ±  0,03 A°

Triple liaison N-N : L = 0,78 * 1,443 = 1,13 ±  0,03 A°

Liaison  N - O :

L (A°) = 0,239 * ( 0,879 + 1,026 ) + 0,164 * ( 2 + 2 ) + 0,297 = 1,41 ±  0,03  A°

Double liaison N-O : L = 0,86 * 1,41 = 1,21 ±  0,03 A°

Triple liaison N-O : L = 0,78 * 1,41 = 1,10  ±  0,03 A°







Résumé :



Liaison

simple

double

triple

N-N

1,41 < L < 1,47

1,21 < L < 1,27

1,10 < L <  1,16

N-O

1,38 < L < 1,44

1,18 < L < 1,24

1,07 < L <  1,13

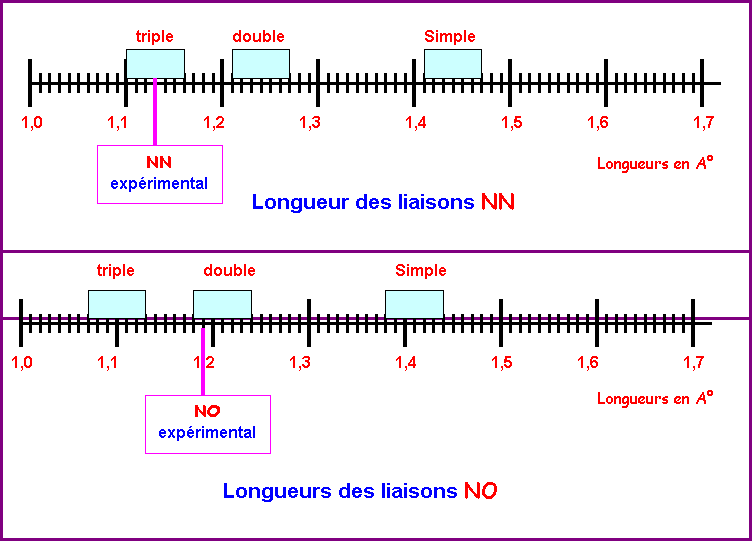

2)     En tenant compte de l'incertitude moyenne  de ± 0,03 A° sur les longueurs calculées, placer les "domaines" de chaque types de liaison sur les schémas suivants:


































































3)     En se basant uniquement sur leurs longueurs expérimentales, conclure sur la nature apparente des liaisons NN et NO dans la molécule N2O.



D'après les longueurs de liaisons observées, il semblerait que la liaison N-N est triple et que la liaison N-O est double.

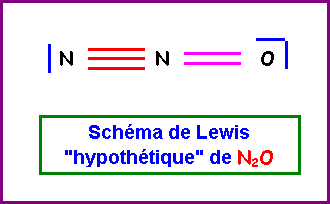

4)     Donner le  schéma de Lewis de N2O qu'on peut déduire des questions précédantes et expliquer pourquoi ce schéma est en fait impossible.






























Dans ce schéma de Lewis hypothétique, l'atome d'Azote ferait 5 liaisons; cela est impossible car l'Azote appartient à la deuxième ligne de la classification périodique et ne possède donc que 4 cases quantiques sur sa couche de valence. Il ne peut donc faire au maximum que 4 liaisons.

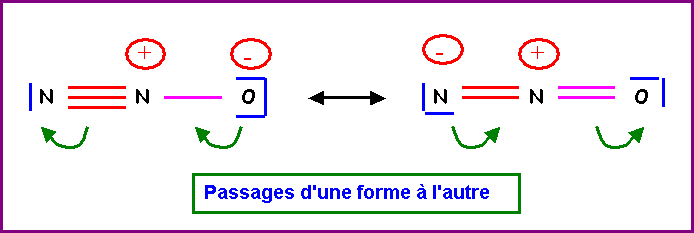

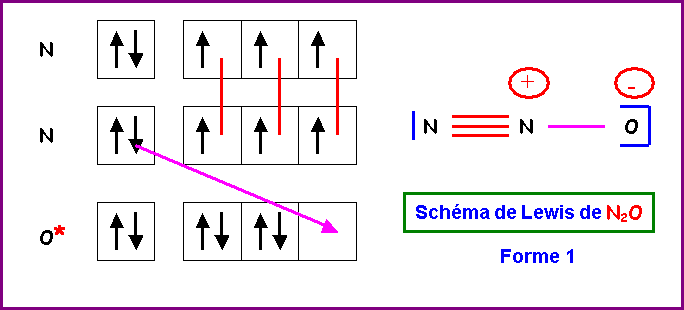

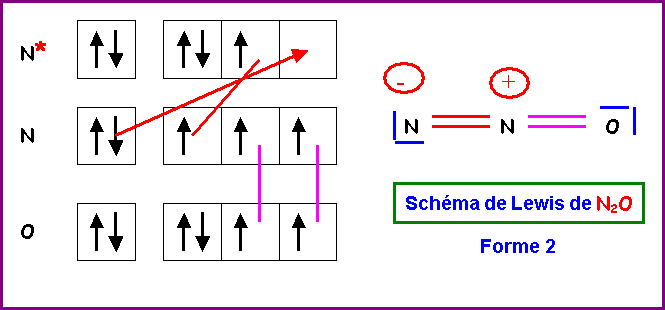

5)     Montrer qu'en réalité, on peut écrire deux formes mésomères différentes pour cette molécule. Indiquer par des flèches courbées les déplacements électroniques qui permettent de passer de l'une à l'autre.

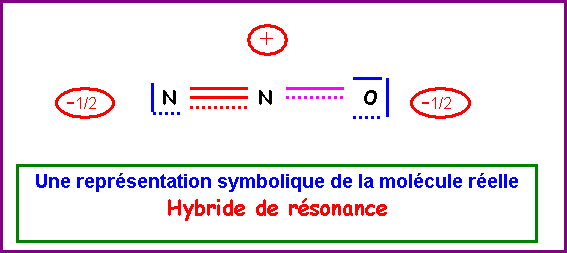

6)     Donner une représentation symbolique de l'hybride de résonance.

On supposera pour simplifier qu'en raison des électronégativités relativement proches de O et N les deux formes mésomères ont un poids statistique identique.


































B) N3 et O3

·        la molécule N3 possède un électron célibataire, est linéaire et présente deux liaisons identiques de longueur 1,181 A°.

·        la molécule O3 est de forme coudée avec un angle de 116,8° et présente deux liaisons identiques de longueur 1,278 A°.

Montrer que ces résultats expérimentaux peuvent s'expliquer par l'intervention de formes mésomères qu'on précisera. On donnera une représentation symbolique de l'hybride de résonance.

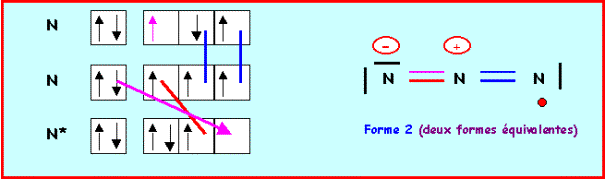

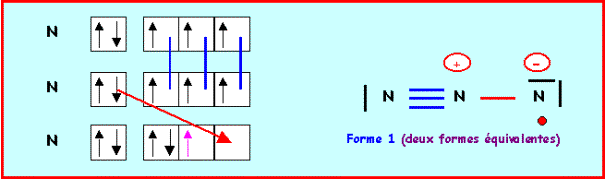

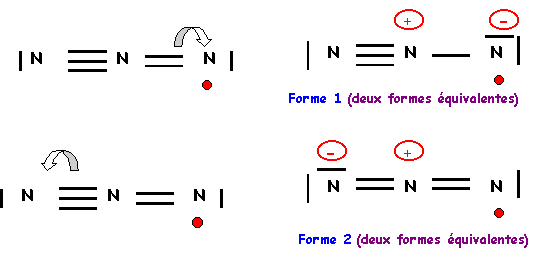

Molécule N3



Méthode rapide :

N : 2s2 2p3

N central : 5 électrons

N latéral : 1 doublet libre et trois liaisons

L'azote central devrait donc faire 6 liaisons, comme il ne possède que 5 électrons il ne peut en faire que 5, un des atomes latéraux devra donc garder un électron célibataire et ne faire que 2 liaisons. De plus l'azote faisant partie de la deuxième ligne ne peut faire au maximum que quatre liaisons on devra donc corriger le schéma en rabattant un doublet de liaison vers un azote latéral. Il y a deux manières de procéder qui conduiront a deux formes mésomères différentes.

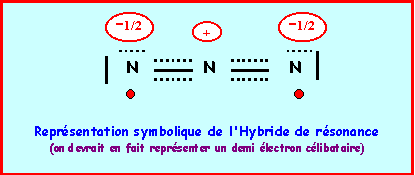

On a finalement quatre formes mésomères de "poids statistiques" équivalents, les liaisons NN seront identiques entre elles.











Nous avons calculé précédemment la longueur des liaisons NN (à 0,05 A° près) :

Simple : 1,44 A° - Double : 1,24 A° - Triple : 1,13 A°

La longueur de liaison réelle de 1,181 A° est intermédiaire entre celle de la double et de la triple liaison ce qui correspond bien à l'hybride de résonance. La géométrie autour de l'azote central est du type AX2 dans toutes les formes mésomères, la molécule est bien linéaire et paramagnétique.

On aurait pu aussi établir les schémas de Lewis par la méthode des cases quantiques :



















Molécule O3



Méthode rapide :

N : 2s2 2p4

O central : 6 électrons

O latéral : 2 doublets libres et deux liaisons

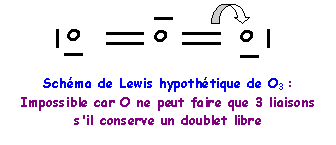

L'oxygène central devrait donc faire 4 liaisons, comme il possède 6 électrons il lui restera un doublet libre. L'oxygène faisant partie de la deuxième ligne ne peut faire au maximum que quatre liaisons en utilisant toutes ses cases quantiques de valence, s'il garde un doublet libre, il ne peut faire que trois liaisons. On devra donc corriger le schéma en rabattant un doublet de liaison vers un oxygène latéral.

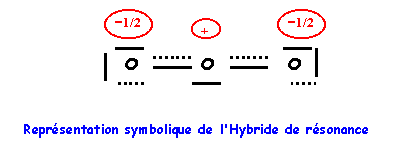

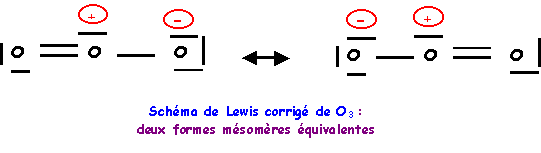

On à finalement deux formes mésomères de "poids statistiques" équivalents, les liaisons OO seront identiques entre elles.



Nous avons calculé précédemment la longueur des liaisons OO (à 0,05 A° près) :

Simple : 1,37 A° - Double : 1,18 A° - Triple : 1,07 A°

La longueur de liaison réelle de 1,278 A° est intermédiaire entre celle de la simple et de la double liaison ce qui correspond bien à l'hybride de résonance. La géométrie autour de l'oxygène central est du type AX2E, la molécule est bien coudée en forme de V avec un angle proche de 120° (116,8° à cause du doublet libre).

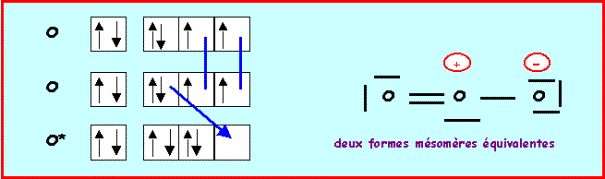

On aurait pu aussi établir le schéma de Lewis par la méthode des cases quantiques :







Exercice 3 :

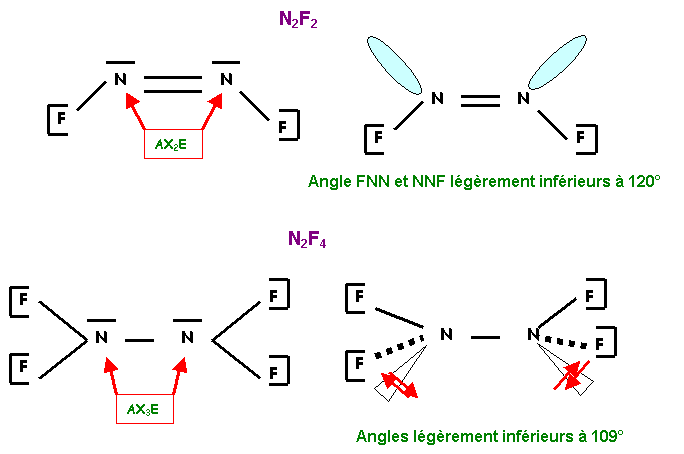

Soient les molécules N2F2 et N2F4 . Proposer une structure de Lewis pour chacune de ces molécules. Déterminer leur géométrie.



F ne pouvant faire qu'une seule liaison (ligne 2 et non excitable) il ne peut être l'atome central. C'est donc N qui sera l'atome central dans ces structures.






































































Exercice 4 :

Le composé le plus simple entre l’azote et le carbone est le composé de formule CN.

Ce composé est très instable mais a néanmoins été détecté dans l’espace interstellaire et dans l’atmosphère de certaines comètes. Les données expérimentales concernant ce composé montrent que la longueur de la liaison CN est de 1,1718 A°.



1-1)

·        Quelle particularité électronique explique l'instabilité du composé CN ?

·        Comment appelle-t-on ce type de composé ?

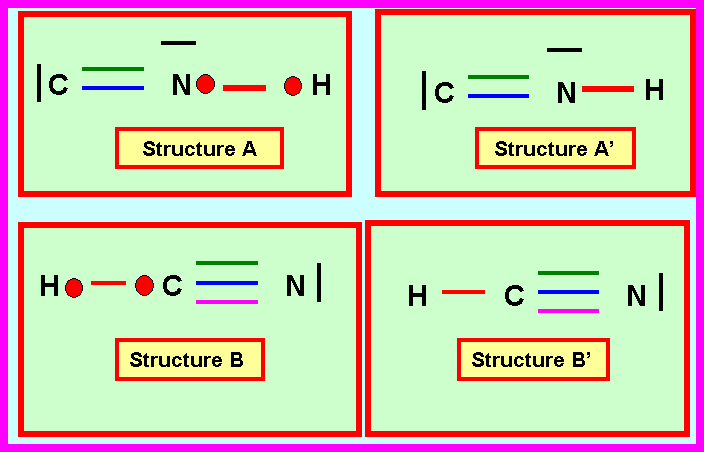

1-2)             Proposez pour ce composé deux structures de Lewis différentes dans lesquelles on attribuera l’électron célibataire à l’atome d’Azote (structure A) ou à l’atome de Carbone (structure B).

           On se limitera aux seules formes mésomères NON-CHARGEES

A partir du radical CN on peut obtenir un composé hydrogéné de formule brute NCH (éléments classés dans l'ordre alphabétique de leur nom).

1-3)Proposer deux structures de Lewis A’ (dérivant directement de A) et B’ (dérivant directement de B) pour ce composé hydrogéné.

1-4)Prévoir la géométrie moléculaire, les angles et les longueurs des liaisons pour les deux structures A’ et B’.

Il existe bien un composé stable de formule NCH. Ce composé est nommé acide cyanhydrique et est un gaz extrêmement toxique et mortel même à très faibles doses. La détermination expérimentale de la géométrie de ce composé montre qu’il s’agit d’une molécule linéaire contenant deux liaisons différentes de longueurs respectives : 1,0657 A° et 1,1530 A°.



1-5) Quelle structure A’ ou B’ vous semble convenir pour ce composé ?

Attribuer les deux longueurs de liaisons expérimentales.

1-6) En déduire la structure de Lewis probable (structure A ou structure B) du radical CN.







1-1)

·        Quelle particularité électronique explique cette instabilité ?



Le nombre total d’électron est impair et il y a donc un électron célibataire dans cette molécule.





·        Comment appelle-t-on ce type de composé ?



Il s’agit d’un RADICAL.

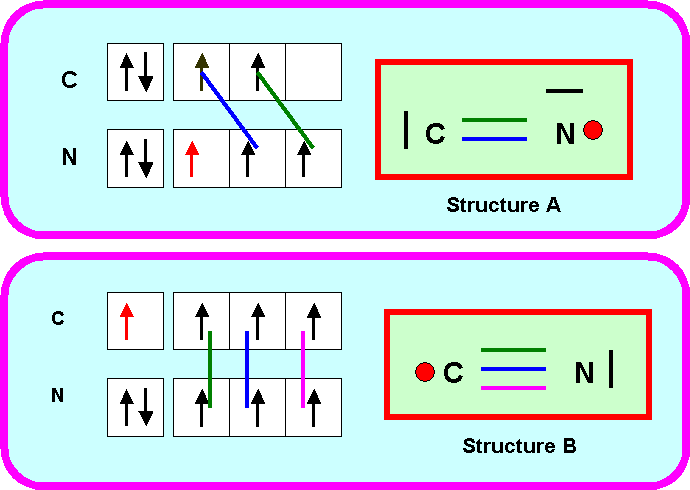

1-2)             Proposez pour ce composé deux structures de Lewis différentes dans lesquelles on attribuera l’électron célibataire à l’atome d’Azote (structure A) ou à l’atome de carbone (structure B).

           On se limitera aux seules formes mésomères NON CHARGEES










































































A partir du radical CN on peut facilement obtenir un composé hydrogéné NCH (éléments classés dans l'ordre alphabétique de leur nom)

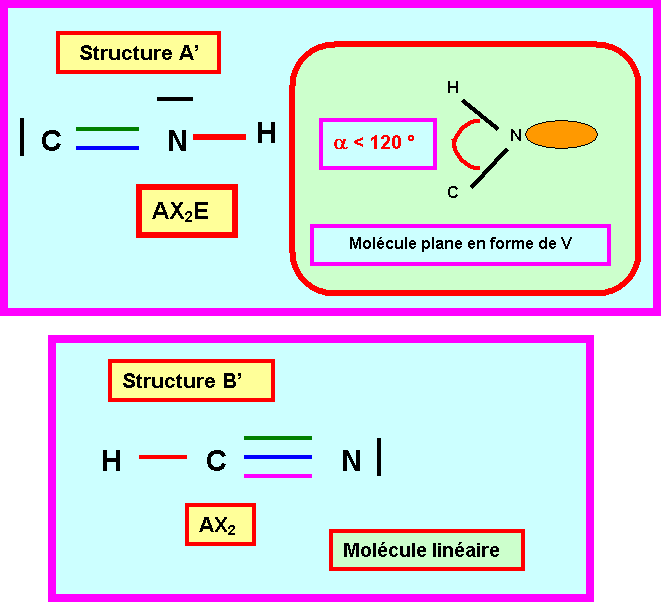

1-3)             Proposer deux structures de Lewis A’ (dérivant directement de A) et B’ (dérivant directement de B) pour ce composé hydrogéné.




























































1-4)             Prévoir la géométrie moléculaire, les angles et les longueurs des liaisons pour les deux structures A’ et B’.










































































Longueur des liaisons :



Liaison N – H :



LNH = 1,11  ( 0,7415 + 0,346) - 0,203 = 1,004 A°



Liaison C = N :



LC=N = 0,86 * [ 1,11 (0,7856+ 0,7415) - 0,203 ] = 1,283 A°











Longueur des liaisons :



Liaison C – H :



LCH = 1,11  ( 0,7856 + 0,346) - 0,203 = 1,053 A°




Liaison



LCN = 0,78 * [ 1,11 (0,7856+ 0,7415) - 0,203 ] = 1,164 A°



Il existe bien un composé stable de formule NCH. Ce composé est nommé acide cyanhydrique et est un gaz extrêmement toxique et mortel même à très faibles doses. La détermination expérimentale de la géométrie de ce composé montre qu’il s’agit d’une molécule linéaire contenant deux liaisons différentes de longueurs respectives : 1,0657 A° et 1,1530 A°.





1-4) Quelle structure A’ ou B’ vous semble convenir pour ce composé ?

Attribuer les deux longueurs de liaisons expérimentales.



Seule la structure B’ linéaire peut convenir pour le composé CNH.

L’attribution des longueurs de liaison est la suivante :



Liaison

Longueur calculée

Longueur expérimentale

Ecart %

H - C

1,053 A°

1,0657 A°

1,2 %

C - N

1,164 A°

1,1530 A°

0,95 %



1-5) En déduire la structure de Lewis probable (structure A ou structure B) du radical CN.

La structure du radical CN est donc probablement la structure B.





Exercice 5 :



Un peu d’histoire :

La notion d'isomérie fut introduite par Berzélius, Wohler et Liebig en 1823. Wohler travaillait sur l’acide cyanique qu’il obtint à partir du cyanate d’argent et dans le même temps Liébig synthétisait l’acide fulminique à partir du fulminate de mercure un explosif puissant. Ces deux composés étaient bien différents l’un de l’autre de par leurs propriétés chimiques et pourtant les deux chimistes arrivèrent à une formule brute identique CHNO pour ces deux acides. Berzélius leur demanda de vérifier leurs résultats car il paraissait à l’époque impossible que deux composés soient si différents chimiquement et possèdent une même formule. Les deux savants refirent leurs expériences et conclurent qu’il s’agissait bien de deux composés différents ayant la même formule. Ce fut le premier cas d’isomérie qui fut découvert et Berzélius émit l’hypothèse que c’était la manière dont les atomes s’unissaient entre eux qui était différente et conduisait à des propriétés chimiques différentes. Les chimistes furent alors amenés à s’intéresser à la structure spatiale des molécules et non plus seulement à leur formule brute. Ce fut un pas décisif dans l’histoire de la Chimie…

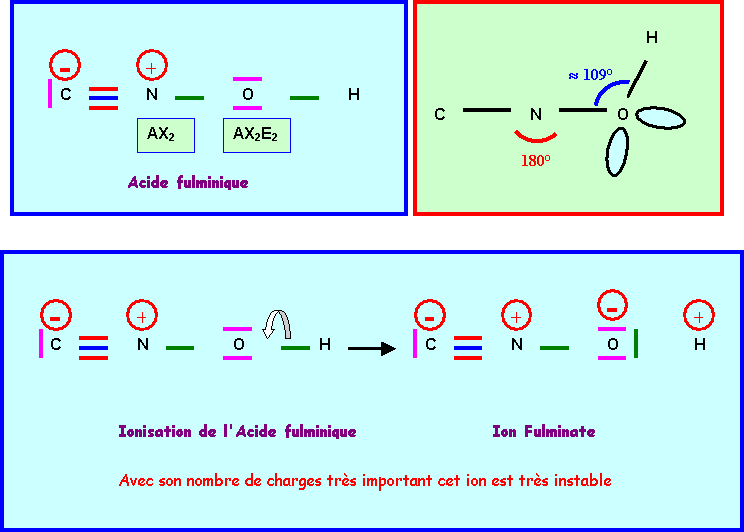

1)       Acide fulminique :

L’enchaînement des atomes est le suivant : C N O H

Donner le schéma de Lewis d'une forme mésomère obéissant à la règle de l'octet mais faisant apparaître des charges formelles . Préciser la géométrie.

Donner le schéma de Lewis de l'ion fulminate. Justifier son instabilité (explosif).

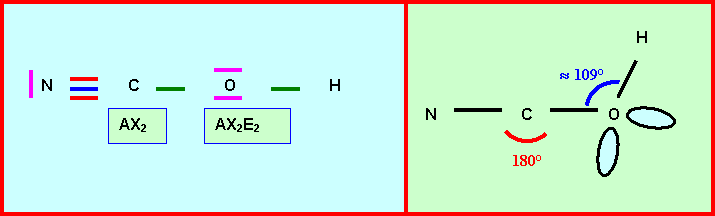

2)       Acide Cyanique et ion cyanate :



L’enchaînement des atomes est le suivant : N C O H

Donner le schéma de Lewis correspondant . Préciser la géométrie.










































Donner le schéma de Lewis de l’ion cyanate NCO-

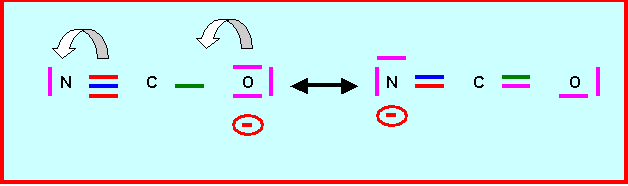

3) Mésomérie de l'ion cyanate

Pour cet ion montrer qu’on peut écrire une forme mésomère pour laquelle la charge négative n’est pas portée par l’atome d’oxygène mais par l’atome d’azote.

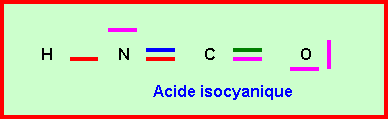

4) Acide isocyanique :



La deuxième forme mésomère de l’ion cyanate est appelée ion isocyanate. Cet ion peut théoriquement conduire à l’acide isocyanique isomère des acides cyanique et fulminique. Donner le schémas de Lewis de cet acide isocyanique.






























Exercice 6 :



La molécule ClO2 (dioxyde de chlore) possède un électron célibataire et est donc un radical peu stable. Elle donne facilement un cation ClO2+ et un anion ClO2- .

L’étude expérimentale de cette molécule montre que l’angle OClO est de 118,5 °

1)         Donner un schéma de Lewis de la molécule ClO2

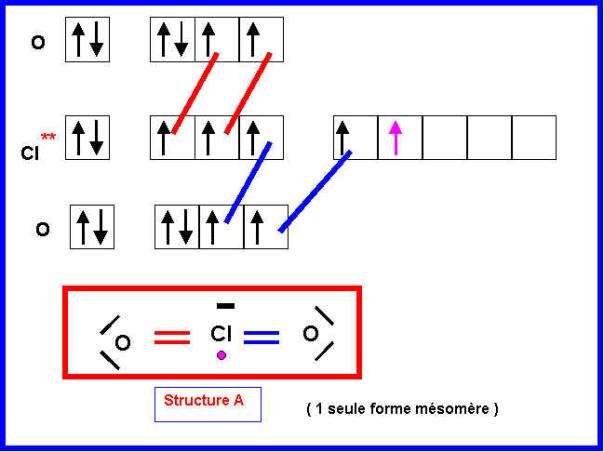

1-a) Pour lequel l’électron célibataire sera attribué à l’atome de Chlore (structure A).

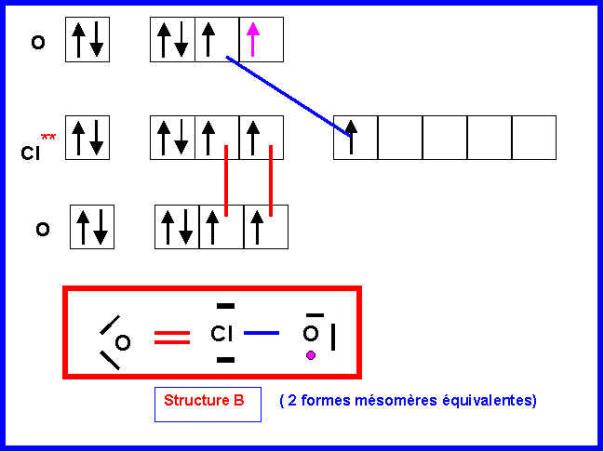

1-b) Pour lequel l’électron célibataire sera attribué à l’atome d’Oxygène (Structure B).


















2) Montrer que la méthode de Gillespie permet de prévoir facilement la géométrie associée à une de ces deux structures alors qu’il est beaucoup plus difficile de prévoir la géométrie associée à l’autre.

Décrire la géométrie moléculaire pour la structure qui ne pose pas de problèmes.











La méthode de Gillespie (V.S.E.P.R) permet de prévoir simplement la géométrie moléculaire à partir de la "disposition" des doublets électroniques autour de l'atome central. Pour que cette méthode puisse s'appliquer simplement il faut donc un nombre pair d'électrons autour de l'atome central.

La géométrie de la structure B est donc facilement prévisible (type AX2E2).

La structure A pour lequel l'atome central possède un électron célibataire est plus difficile à décrire.



Géométrie de la structure B :

Type moléculaire : AX2E2

4 doublets soit une figure de répulsion "tétraédrique" avec deux sommets inoccupés (doublet s libres).

La molécule est en forme de V avec un angle OClO proche de 109,5°.



















Donner les schémas de Lewis des deux ions et prévoir leur géométrie moléculaire.

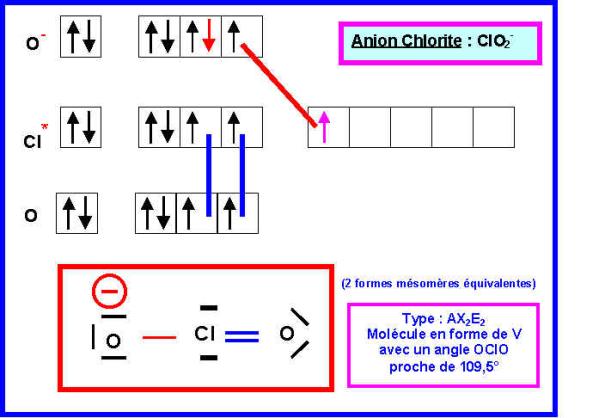

4) La géométrie de l’ion Chlorite ClO2- a été étudiée expérimentalement.

L’angle OClO trouvé expérimentalement est de 110 °, la longueur des liaisons Cl -O est de 1,55 A°

Justifier ces valeurs expérimentales.

On donne les valeurs calculées des liaisons Cl-O (en A°) :

Simple 1,67 – Double 1,44 – Triple 1,30

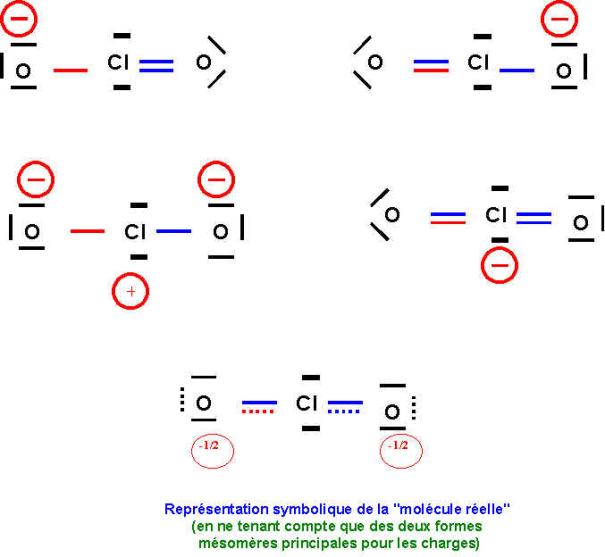

Il existe 4 formes mésomères au total puisque l'on peut écrire soit :

1 double liaison et une simple liaison (deux formes équivalentes)

2 double liaisons (une seule forme)

2 simples liaisons (une seule forme)

Les deux formes principales seront les deux formes équivalentes correspondant à une double et une simple liaison car elles présentent moins de charges et que l'oxygène est légèrement plus électronégatif que Cl (échelle de Pauling).

























Géométrie de l'ion Chlorite :



Angle OClO :



Toutes les formes mésomères sont du type AX2E2, la géométrie est donc celle d'un tétraèdre avec deux sommets en moins soit une forme de V avec un angle "théorique" de 109,5° comme dit plus haut. Il faut aussi tenir compte de la présence de doublets libres d'une part et de liaisons multiples d'autre part.. La géométrie observée expérimentalement observée est très proche de celle prévue avec un angle OClO de 110°. On peut penser que les fortes répulsions "double liaison"/"double liaison" sont responsables du très léger agrandissement de l'angle OClO observé. Mais cet effet est compensé par les fortes répulsions doublet libre/doublet libre et les répulsions doublet libre/"doubles liaisons". Globalement ces divers effets se compensent et la géométrie observée est remarquablement proche de la géométrie prévu par la méthode V.S.E.P.R.













Longueur des liaisons Cl-O

Les liaisons Cl-O sont intermédiaires entres des simples liaisons et des doubles liaisons.

La longueur observée expérimentalement (1,55) est bien comprise entre celle de la simple liaison (1,67) et celle de la double liaison (1,44).

5) Montrer que la valeur de l’angle OClO dans la molécule ClO2 (118,5°) est simplement justifiable a partir des résultats de la question 3).

ClO2 est "intermédiaire" entre ClO2+ et ClO2-

L'angle observé pour ClO2 (118,5°) est bien intermédiaire entre celui prévu pour ClO2+ (120°) et celui observé pour ClO2- (110°).

6) Montrer qu’une seule des deux structures A ou B permet d’obtenir l’angle réellement observé.

L'angle OClO observé expérimentalement est très proche de 120°.

Nous avons vu que la structure B de type AX2E2 devrait conduire à un angle proche de 109,5°. De plus, l'environnement de l'atome de Chlore est (au point de vue V.S.E.P.R) identique à celui de Cl dans ClO2-, on devrait donc avoir un angle très peu différent pour ces deux structures.

La structure B ne peut donc expliquer la valeur expérimentale de l'angle ClOCl et c'est donc la structure A qui doit être correcte.







Exercice 7 :  Molécule BF3 et ion BF4-

La molécule BF3 présente trois liaisons B-F identiques dont  la longueur expérimentale est de 1,30 A°.

1) Calculer les rayons de covalence de B et F

2) Calculer la longueur d'une liaison B-F, simple, double et triple.

3) Montrer que la longueur expérimentale s'explique par l'intervention de plusieurs formes mésomères dont on écrira les schémas de Lewis.

4) Donner une représentation symbolique de l'hybride de résonance

5) Prévoir la géométrie de la molécule. La représenter dans l'espace et donner les valeurs des angles FBF.

Indication supplémentaire : une des formes de Lewis n'est pas chargée mais ne suit pas la règle de l'octet, les trois autres sont chargées mais suivent bien la règle de l'octet. B et F appartenant tous deux à la deuxième période les formes chargées ont un "poids statistique" important bien que chargées et ne respectant pas l'ordre des électronégativités.







CORRIGE

On rappelle la formule empirique de calcul du rayon de covalence d'un atome :

R(A°) = 0,215 n2/Z* + 0,148 n + 0,225

Calculer les rayons de covalence de B et F

Z*B = 5 - 2*0,35 - 2*0,85 = 2,6

RB = 0,215 * 4 / 2,6 + 0,148 * 2 + 0,225 = 0,852 A°

Z*F= 9 - 6*0,35 - 2*0,85 =5,2

RF = 0,215 * 4 / 5,2 + 0,148 * 2 + 0,225 = 0,686 A°

2) On rappelle la formule empirique de calcul des longueurs de liaison simple A-B à partir des rayons de covalence (en A°).

LA-B = 1,11(RA + RB) - 0,203

double liaison 86% de la simple - triple liaison 78% de la simple

Calculer la longueur d'une liaison B-F, simple, double et triple.

B-F simple : 1,11 * ( 0,852 + 0,686 ) - 0,203 = 1,50 A°

B-F double : 0,86 * 1,50 = 1,29 A°

B-F triple : 0,78 * 1,67 = 1,17 A

3) Montrer que la longueur expérimentale s'explique par l'intervention de plusieurs formes mésomères dont on écrira les schémas de Lewis.

La longueur expérimentale qui mesure 1,30 A° s'accorde très bien avec la longueur calculée pour une double liaison B = F (1,30 A°).



Construction du schéma de Lewis de BF3 :



"Méthode rapide" :



B central possède 3 électron de valence.

F latéral possède un électron célibataire et fera donc une liaison avec trois doublets libres. B faisant ainsi trois liaisons utilise ses trois électrons de valence et ne possède donc pas de doublet libres. On a donc :





On peut vérifier qu'il n'y a pas de charges formelles dans cette structure :

Q = n - l - 2 e

QB = 3 - 3 - 0 = 0

QF = 7 - 1 - 6 = 0

Dans cette structure, la liaison B-F est simple, on peut faire apparaître une double liaison en déplaçant un doublet du Fluor. Il apparaît alors des charges formelles.
















Méthode avec utilisation des schémas de Lewis atomiques :



Cette méthode présente l'avantage de montrer que B possède une case quantique vide (acide de Lewis) et qu'on peut ajouter une liaison dative avec un des doublets libres du Fluor (base de Lewis).















  1. Donner une représentation symbolique de l'hybride de résonance











2)     Prévoir la géométrie de la molécule. La représenter dans l'espace et donner les valeurs des angles FBF.




Molécule de type AX3 totalement symétrique : Triangle équilatéral parfait avec trois angles de 120°, molécule plane.




Ion BF4-

En présence d'ion fluorure, BF3 donne l'ion moléculaire BF4-.

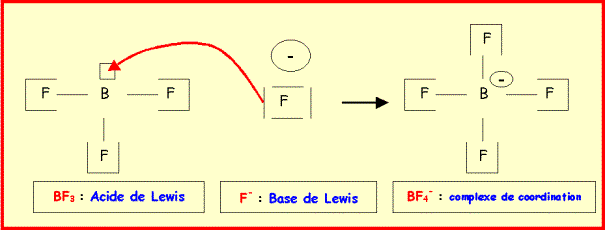

1)     Expliquer la formation de cet ion par un schéma décrivant la formation de la liaison BF supplémentaire.

2) Prévoir la géométrie de l'ion moléculaire. Le représenter dans l'espace et donner les valeurs des angles FBF.

2)     De quel type de réaction s'agit-il ? Quel rôles jouent BF3 et F-.













La base de Lewis F- forme une liaison dative (ou liaison de coordination) avec l'acide de Lewis BF3 en utilisant la case vide de B. Il s'agit donc d'une réaction acide base de Lewis.
