Dans le plan
En avant du plan
En arrière du plan

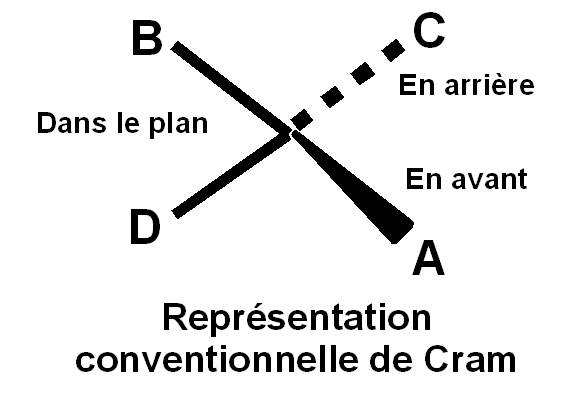

Représentation conventionnelle
Dans ce cours
Conventions utilisées :
Les liaisons dans le plan du papier sont représentées par des traits simples.
Les liaisons en avant du plan du papier sont représentées par des traits gras.
Les liaisons en arrière du plan du papier sont représentées par des traits pointillés.

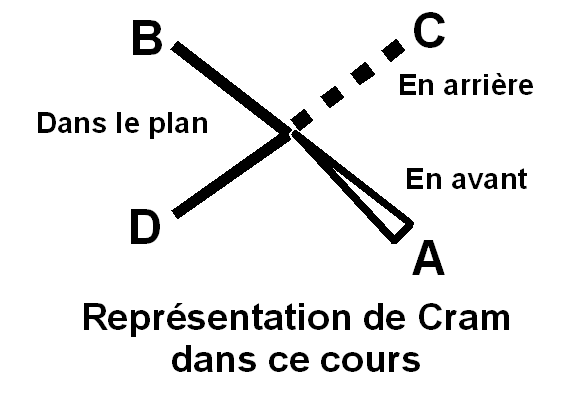

Remarque : Dans ce cours les liaisons en avant du plan seront souvent représentées par un « trait triangulaire » pour économie d’encre.
|
|
Dans le plan |
En avant du plan |
En arrière du plan |
|
Représentation conventionnelle |
|
|
|
|
Dans ce cours |
|
|
|
|
|
|
|
|
|
|---|
Autre mode de représentation plus pratique
:
Pour faciliter
l'utilisation des représentations de Cram, nous allons utiliser une variante
plus pratique et permettant une meilleure visualisation spatiale.
Au lieu de
prendre le plan du papier comme plan de référence, nous prendrons le plan
perpendiculaire à celui-ci.

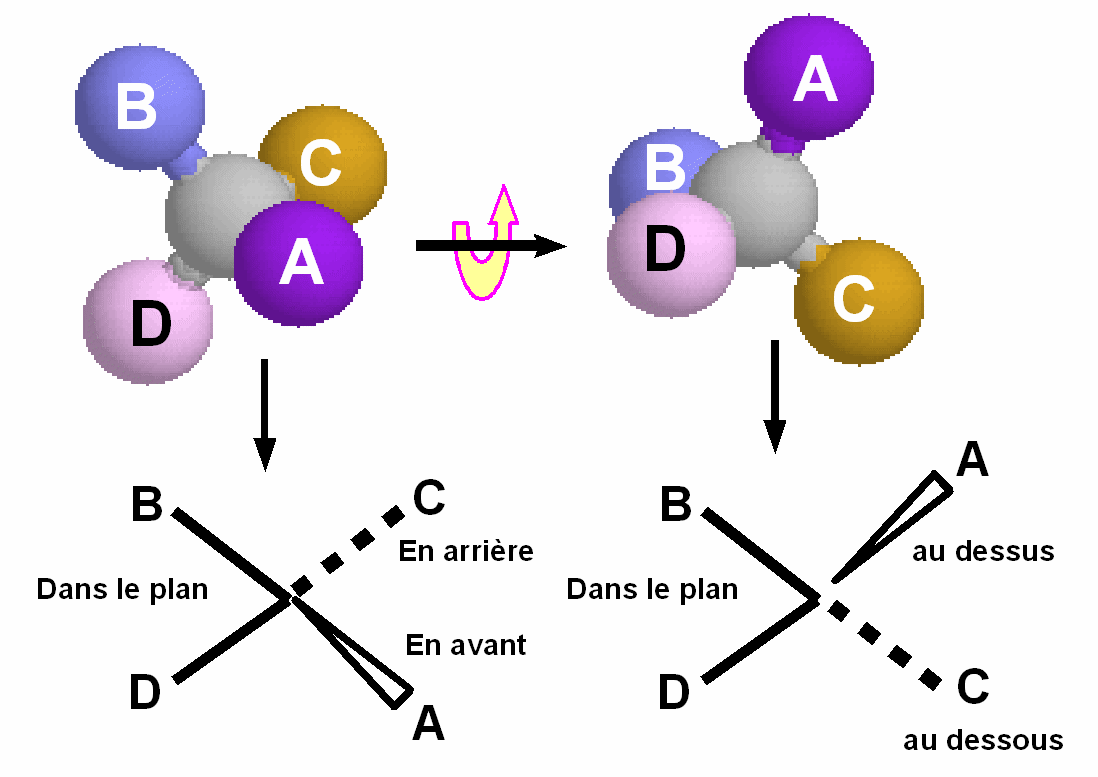

Les objets en avant du plan seront alors situés
vers le haut et les objets en arrière seront situés vers le bas.
Cela
facilitera le passage des représentations de Cram à celles beaucoup plus
pratiques de Newman et de Fischer que nous étudierons plus bas.
|
|
|

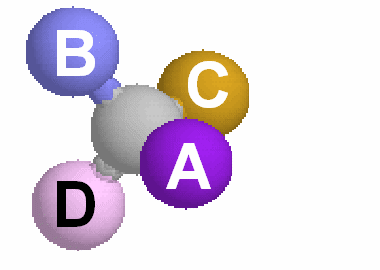

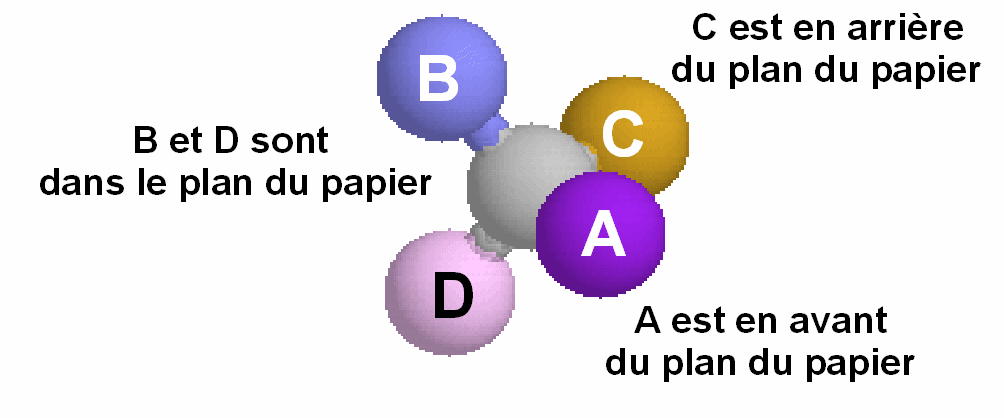

Pour la même structure il existera selon la façon dont on se place pour l'observer plusieurs représentations totalement équivalentes entre elles.

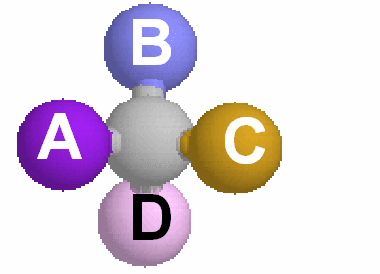

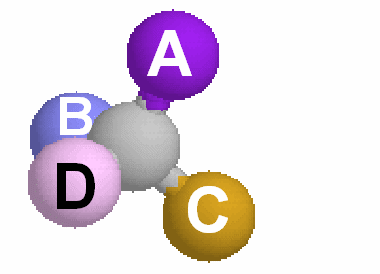

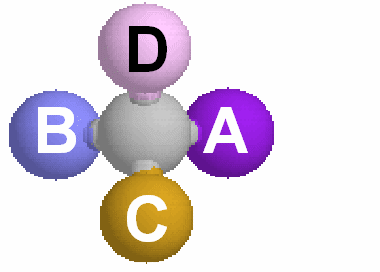

Quelques exemples de représentations équivalentes :
|
|
|
|
|
|
|
|
|
|
Toutes ces représentations sont strictement équivalentes entre elles et correspondent à une seule molécule.
