La molécule est dessinée en projection selon une liaison perpendiculaire au plan du papier.

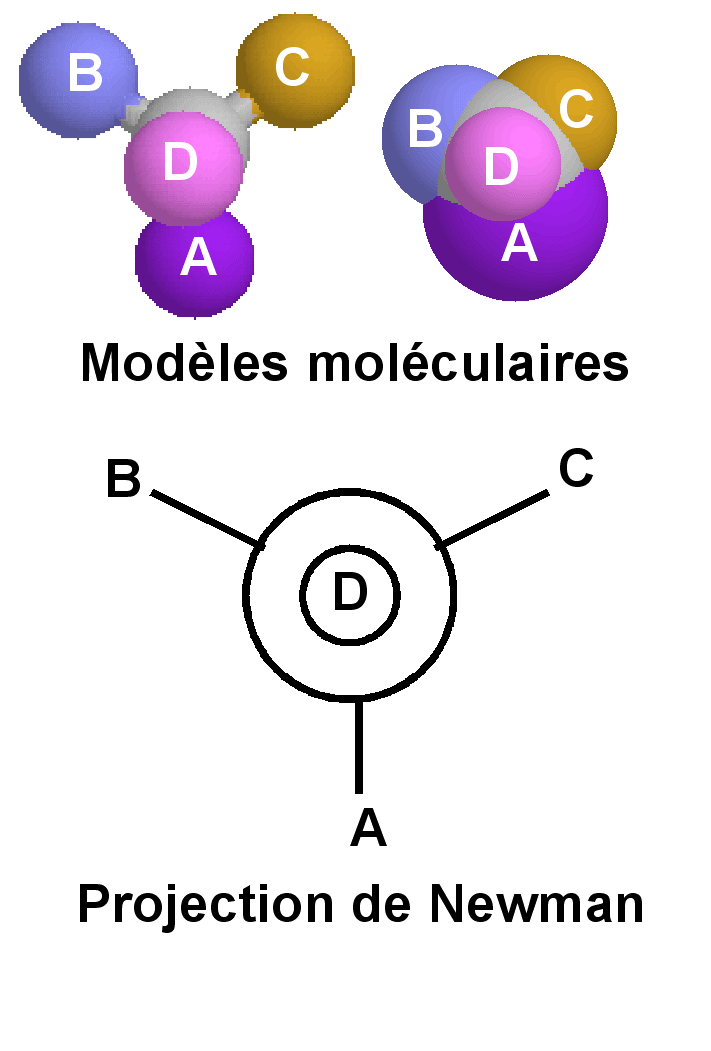

Pour se fixer les idées voici un exemple avec un carbone central lié a 4 substituants différents quelconques A,B,C,D. La liaison D-Carbone est prise comme axe de projection.

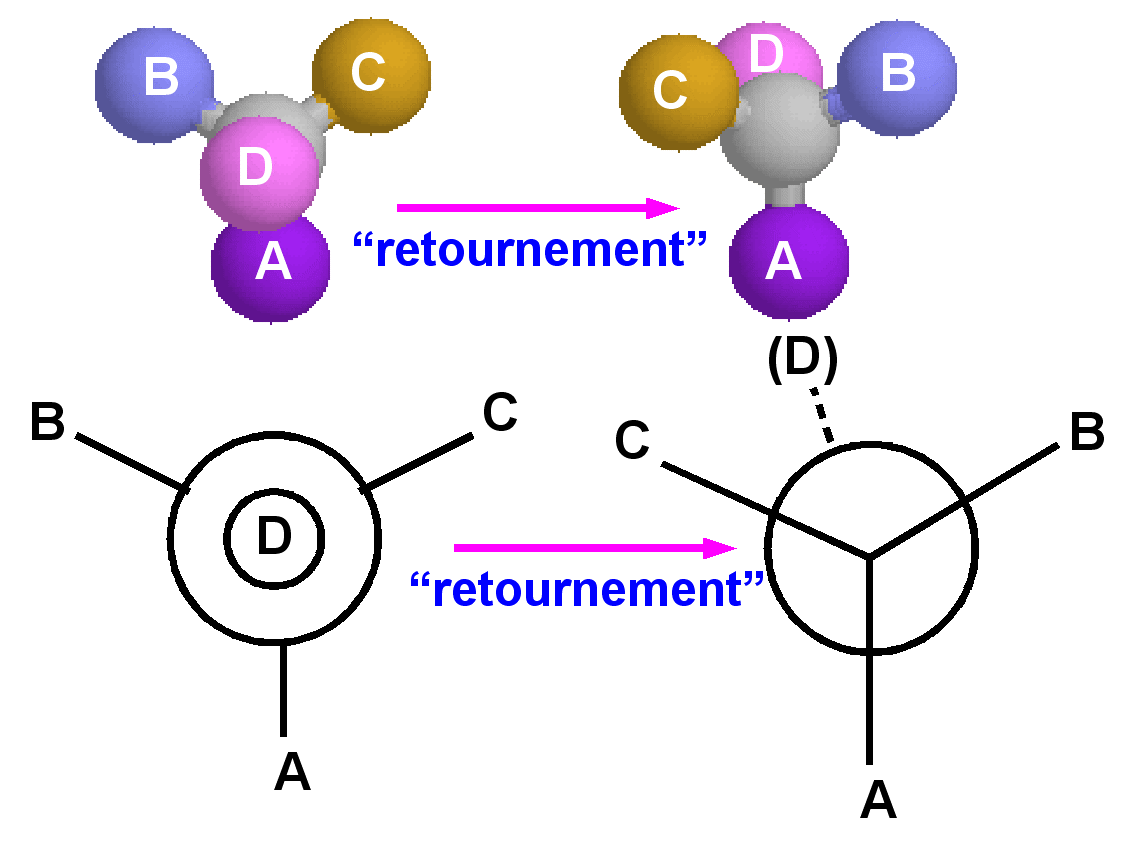

"Retournement" d’une représentation de Newman.
On sera souvent amené à retouner
des projections de Newman.
Que se passe-t-il si on regarde «par derrière»
?
Ce qui était en haut reste en haut.
Ce qui était en bas reste en bas.
Ce qui était devant passe derrière.
Ce qui était derrière passe devant.
Ce qui était à gauche passe à droite.
Ce qui était à droite passe à gauche.
